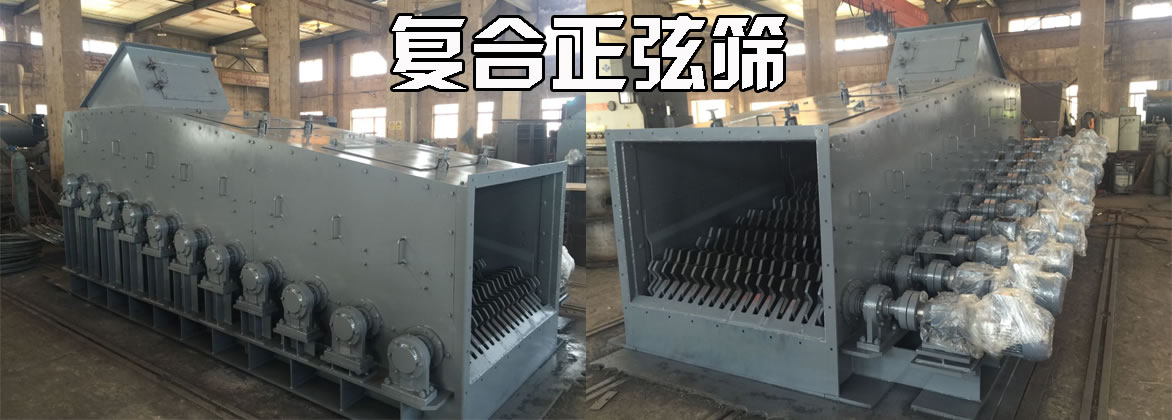

正弦滾軸篩簡介
正弦
滾軸篩是一種處理量大、分級粒度小、篩分效率高的篩分設備，通常會作為火力發電廠輸煤系統中必不可少的設備，主要有機架、篩板、硬齒面減速機、篩軸、軸承座、電動推桿、切換檔板、內旁路等組成。
正弦滾軸篩采用橢圓形篩片轉動所產生的正弦波擾動原理，在煤礦業的適應性廣，尤其對高水分的煤更具有優越性，不易堵塞，能夠提高碎煤機的工作效率，又可以降低碎煤機電能消耗和金屬磨損，具有結構簡單、運行平穩、無振動、噪音低、粉塵少、出力大的特點。
工作原理
正弦
滾軸篩的篩面由多組同向旋轉的篩軸組成，請查閱我廠家產品詳細滾軸篩結構圖可了解到詳細參數，滾軸篩每根篩軸安裝若干等距篩片，為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。
正弦滾軸篩是利用單電機單軸旋轉推動物料沿篩面向前運動，同時將物料打松散。小于篩孔間隙的顆粒受自重及篩軸的旋轉力的作用，透過篩軸間的縫隙落下，大于篩孔間隙的顆粒留在篩面上繼續向前運動，并落入碎煤機，以達到篩分的目的。
性能特點
1.篩分效率高，篩分效率達90%以上
●自清理原理，保證篩孔始終通透，保證有效開孔率高；
●篩片具有強制排料功能，增大合格顆粒透孔速度；“動態篩孔”的設計，使篩面上的料流受到篩軸動力牽引輸送的同時被攪動，細粒受重力、摩擦力和篩片向下“搓動”作用被分離沿篩孔加速透篩。
●物料波浪曲線運動，及篩片的高速攪拌作用，增加物料接觸篩面時間，增加透篩幾率。
2.可靠性高
●機器低速平穩運轉，無任何振動及沖擊載荷，避免振動篩分設備的疲勞損傷問題。
●合理的動力配置和合理的篩面結構，使篩機內物料負荷均勻分配，保證滾軸篩運轉平穩。
●軸承、動力系統、電器系統均為可靠知名品牌
●篩機內均勻料層及高耐磨材料制作的篩片，使得篩片使用壽命是振動篩分設備篩網壽命的3-5倍。
●簡潔牢固的設備結構及足夠剛性的篩片，可承受大料流及大塊物料的沖擊。
●單軸驅動，合理功率配置，大大減少整機運行故障率。減少系統內“非停”現象。
3.環保性高
●運轉平穩，噪音小于70dB。
●整機全密封運行，無粉塵外溢，滿足高環保標準要求。
4.處理量大
●“動篩孔”及高篩分效率使得滾軸篩單位面積處理量大，降低篩機體積。
●細篩單機處理量可達1500t/h以上。
5.不堵料、不卡料
●篩面結構為多曲段篩面設計，保證進料區、篩分區、下料區料流不淤積，不堵料。
●篩孔交叉區域的“動間隙”和非交叉區的“靜間隙”相差3-4倍，物料自動脫落，解決滾軸篩卡料問題。
6.可帶負荷啟動，無需人工清理
●從出口向前按順序單軸啟動，可實現帶負荷運行。
7.智能PLC控制功能
●機內設有堵煤傳感器，若因系統內某部位發生堵塞，滾軸篩的堵煤傳感器發出信號指令，與系統控制連鎖，進行報警。
●單軸單驅動，順向開機，逆向停機；每根篩軸都設有過載保護裝置。
●偶有某一篩軸停運，不影響整機運行。接連三軸停運，控制即報警保護。
8.通用性、互換性
●所有篩軸均有標準零部件組成，相隔篩軸可互換安裝使用。
9.過雜物能力強，鐵塊、繩子、編織物等雜質不影響正常運行。

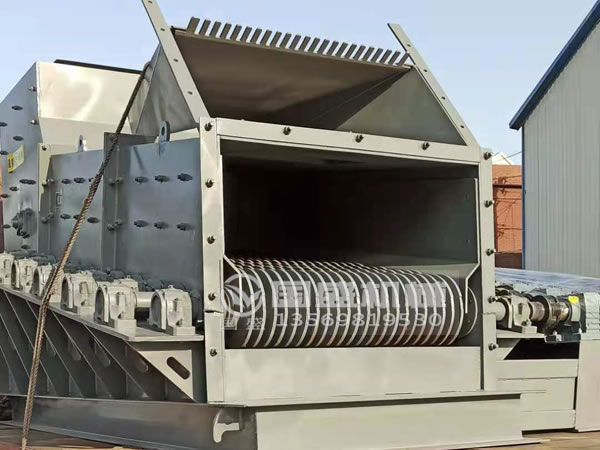

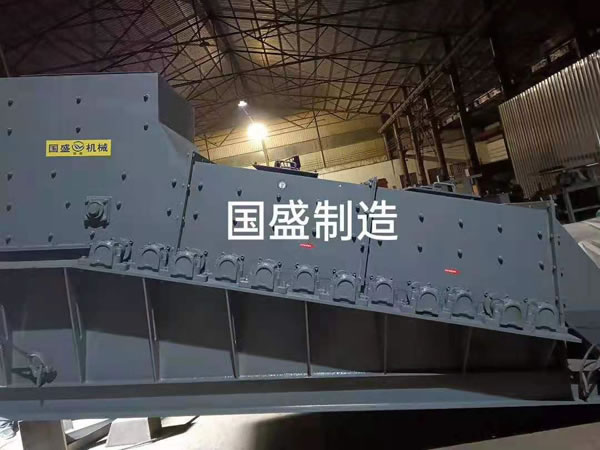

滾軸篩結構

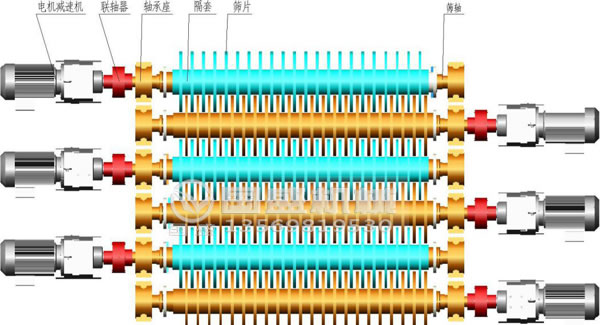

整體結構

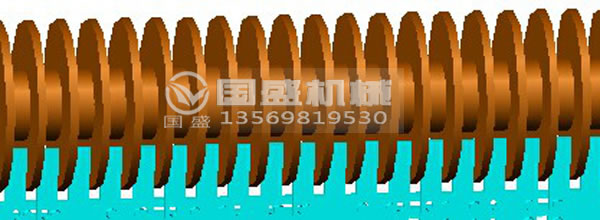

篩軸及正弦篩篩片
篩片及刮泥板
技術參數
|
型號 |
篩面寬度
(mm) |
軸數 |
出力
(t/h) |
電機功率
(KW) |
篩軸轉速
(rpm) |
外形尺寸
長×寬×高
(mm) |
|
GS10-06A |
1000 |
6 |
300 |
6×3 |
100.5 |
2170×3355×2050 |
|
GS10-08A |
1000 |
8 |
400 |
8×3 |
100.5 |
2800×3355×2150 |
|
GS10-09A |
1000 |
9 |
500 |
9×3 |
100.5 |
3100×3355×2200 |
|
GS10-12A |
1000 |
12 |
700 |
12×3 |
72.6 |
4030×3355×2300 |
|
GS14-09A |
1400 |
9 |
1000 |
9×4 |
72.6
|
3100×3785×2200 |
|
GS14-12A |
1400 |
12 |
1200 |
12×4 |
72.6
|
4030×3785×2300 |
|
GS14-15A |
1400 |
15 |
1500 |
15×4 |
72.6
|
4930×3785×2400 |
|
GS18-12A |
1800 |
12 |
1500 |
12×4 |
72.6
|
4030×3800×2300 |
|
GS18-15A |
1800 |
15 |
2000 |
15×4 |
72.6
|
4930×3800×2400 |
|
GS18-18A |
1800 |
18 |
2500 |
18×4 |
72.6
|
4030×3800×2550 |
適用行業及物料
應用行業： 廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業
分級粒徑：100、80、50、30、13、10、8、6、3mm（根據實際工況要求，確定分級粒徑）
|
應用行業 |
物料種類 |
分級粒徑 |
|
供熱、發電 |
原煤、褐煤、煤矸石、中煤、煤泥、石油焦、無煙煤、油頁巖 |
8；10；13；30； |
|
煤礦、洗煤廠 |
各類原煤、矸石、中煤、煤泥 |
4；6；13；50；80；100； |
|
焦化 |
焦煤 |
3； |
|
煤制油、煤制氣、煤化工 |
各類原煤、石油焦 |
3；6；10；15；30； |
|
冶金、化工 |
石灰石、白云石、磷礦石、油頁巖 |
3-30；30-80； |
|
氧化鋁礦、紅土鎳礦、石膏礦、焦炭、爐料等 |
3-80； |
|
建材 |
石灰石、砂石、建筑廢料 |
3-5；10-20；20-40 |
